工業機器人軸承作為工業機器人的關鍵配套件之一，主要包括兩大類用于工業機器人的軸承，一是等截面薄壁軸承，另一類是十字交叉圓柱滾子軸承。另外還有諧波減速器軸承、直線軸承、關節軸承等，主要是前兩個軸承。
工業機器人軸承的關鍵技術
現代工業機器人的發展趨于輕量化，軸承要安裝在有限的空間，必須體積小、重量輕、也就是輕量化，但同時，機器人的高載荷、高回轉精度、高運轉平穩性、高定位速度、高重復定位精度、長壽命、高可靠性的性能，要求配套的機器人軸承必須具有高承載能力，高精度、高剛性、低摩擦力矩。輕量化和高性能是一對矛盾。
詳細描述工業機器人軸承

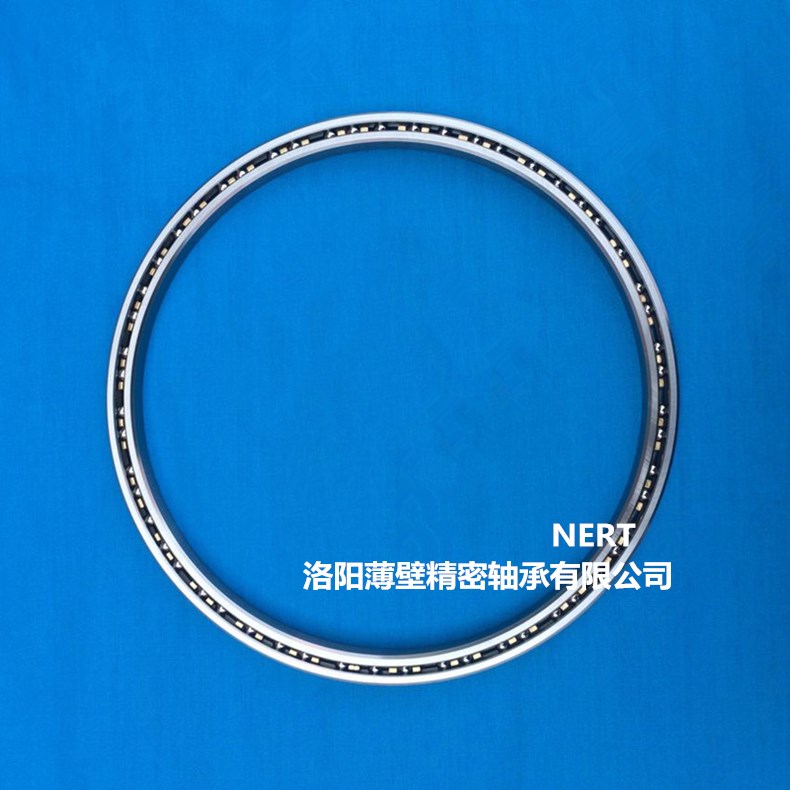

等截面薄壁軸承
與普通軸承不同，等截面薄壁軸承每個系列中橫截面大多為正方形，且尺寸被設定為固定值，在同一個系列中橫截面尺寸是不變的，它不隨內徑尺寸增大而增大，故稱之為等截面薄壁軸承。等截面薄壁球軸承包括薄壁四點接觸球軸承系列、薄壁角接觸球系列和薄壁深溝球軸承系列三種，多被應用于工業機器人的腰部、肘部、腕部等要求截面尺寸小，在內徑尺寸相同的情況下，薄壁等截面軸承比標準滾動軸承裝的鋼球多，因此改善了軸承內部受力分布，減小了鋼球與軸承溝道的彈性變形，提高軸承的承載能力。
2.薄壁十字交叉滾子軸承
薄壁十字交叉圓柱滾子軸承內部結構采用滾子呈90°相互垂直交叉排列，單個軸承能同時承受徑向力、雙向軸向力與傾覆力矩的共同作用，滾子之間裝有間隔保持器或隔離塊，可以防止?jié)L子的傾斜或者滾子間的相互摩擦，有效防止了摩擦力矩的增加，滾子垂直交叉排列的結構可以避免滾子的鎖死現象，同時又因?yàn)檩S承內外圈是分割的結構，間隙可調，即使被施加壓力，也能獲得較高的旋轉精度。十字交叉滾子軸承回轉精度高、高剛性、摩擦力矩穩定等良好的性能廣泛應用于工業機器人腰部回轉、關節是機器人肩部 臂 手腕等回轉部位。
