主要生產替代KAYDON等截面薄壁角接觸球軸承KA系列、KB系列、KC系列、KD系列、KF系列、KG系列。

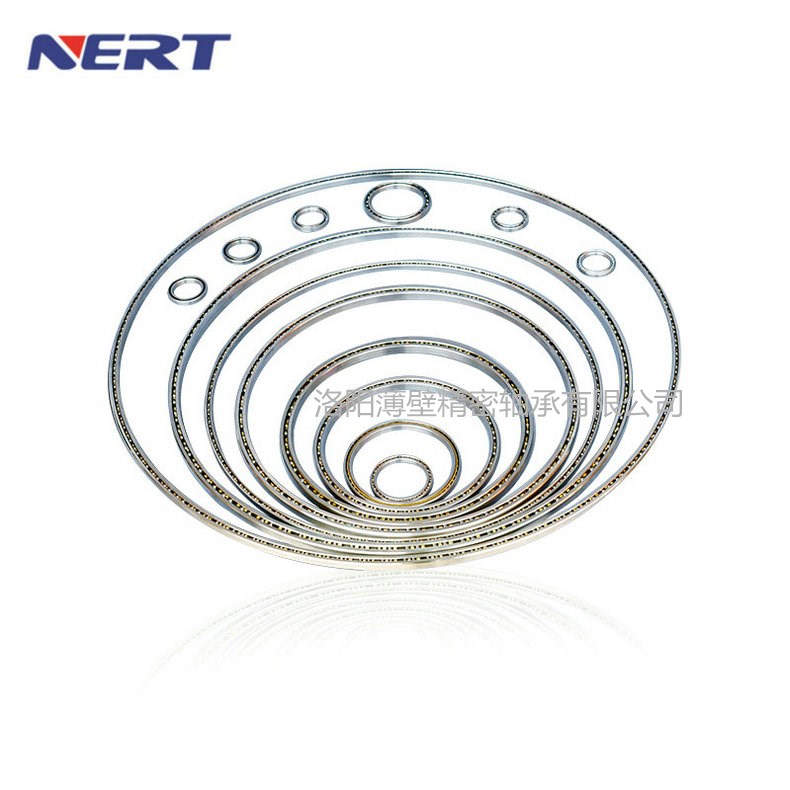

洛陽薄壁精密軸承廠生產的大、中、小型高精度等截面薄壁角接觸球軸承產品可分為七個開式系列和五個密封系列。三種類型:深溝球型、角接觸球型、四點接觸球型。材質有GCr15和不銹鋼兩種可供選擇。內控直徑從1英寸到40英寸，橫截面尺寸范圍從0.1875英寸×0.1875英寸到1.000英寸×1.000英寸。開式系列有三種類型：深溝球結構（C型）、四點接觸球結構（X型）、角接觸球結構（A型），精度為P0、P5、P6產品廣泛應用于工業機器人關節、醫療器械、辦公器械、減速變速裝置、紡織機械、飛機、包裝設備、機床、食品加工設備、半導體制造設備以及風力發電機等行業。
等截面薄壁角接觸球軸承特點：
A型角接觸球軸承和C型軸承不同之處在于A型軸承有足夠的徑向游隙，能形成足夠的接觸角來承受軸向荷載。標準軸承的接觸角為30°。A型軸承的顯著特點在于其裝配方式。某一軸承套圈，通常是軸承外圈，其一側擋邊帶有斜坡。利用內外圈的溫差，可以將外圈與內圈 鋼球和保持架組裝在一起，組成一個不可分離軸承。該軸承在承受單項軸承荷載的同時，還能夠承受較大的荷載。在承受軸向荷載時，軸承的內外圈可以進行一定的預載調整。
等截面薄壁角接觸球軸承安裝：
這種裝配方式使A型軸承比不帶裝球孔的C型軸承裝入更多的鋼球，并形成更大的接觸角，獲得更大的軸向荷載能力。由于具有單向承載能力，該軸承需要與其他軸承對稱配對安裝，以設定并保證接觸角，同時在承受交變的軸向荷載時使其軸系移動非常小。在等截面薄壁角接觸球安裝中，接觸線在接觸外部相交于軸線。這種形式通常成為背對背安裝，通過壓緊環的墊片來調整軸承內圈，進而調整軸承游隙。開始時，采用足夠厚的墊片，使軸能夠相對軸承座移動。測量整個軸向位移量以及墊片厚度，減去軸向移動量與預載量之和。當兩個軸承對稱安裝，消除軸承內部游隙，并且在鋼球與滾道之間產生彈性變形時，成為帶預載荷軸承。
等截面薄壁角接觸球軸承“面對面”安裝，接觸線在軸承內部相較于軸線。通過調整置于軸承內、外圈之間的隔圈的相對長度，可以調整軸承的游隙。一般情況內外隔環是等長的，軸承配對加工具有預設游隙的，如果去除外圈隔環，可以用外圈壓蓋的墊片調整游隙。
